產品　|　　終端安全

CCM4101芯片

CCM4101 芯片采用獨立的 Cortex-M4F 內核進行設計，具有低功耗、高性能、 多功能及高安全性等特點，可應用于指紋識別領域。典型工作頻率 200MHz。

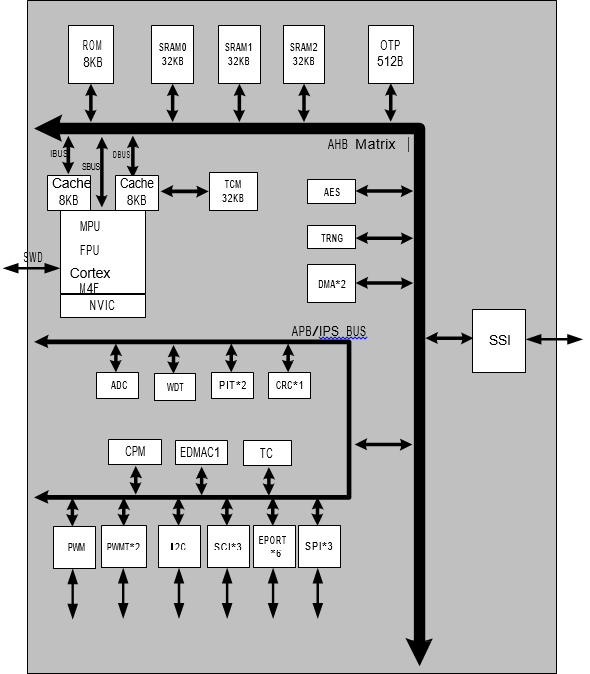

CCM4101芯片框圖



封裝形式

引腳封裝類型及引腳分配（單位：mm）

QFN20
(3*3)

QFN32
(4*4)

SPI(復用)

1

3

I2C(復用)

-

1

SSI(復用)

-

1

UART(復用)

1

3

PWM(復用)

4

8

PWMT(復用)

1

2

EPORT(復用)

12

24

ADC(復用)

12ch

12ch

功能特點

  • CPU 特性

    ●  32位高性能核Cortex-M4F

    ●  工作頻率200MHz

    ●  處理性能強勁，配合快速中斷響應

    ●  內置的睡眠模式實現極低功耗

    ●  內置的存儲保護單元（MPU）實現平臺安全性和魯棒性

    ●  兼容IEEE754的單精度FPU


  • 片上存儲資源

    ●  128KB SRAM

    ●  合封 1MB/2MB FLASH


  • 內部模塊

    ●  DMA/EDMA

    ●  2個定時器（PIT 32bit）

    ●  看門狗（WDT）

    ●  計時器（TC）

    ●  嵌套矢量中斷控制器(NVIC)


  • 安全特性

    ●  AES 算法模塊

         - 支持 AES 加密和解密算法

         - 支持密鑰分組長度為 128/192/256 比特

         - 支持 ECB/CBC/CFB/OFB/CTR 模式

         - AES_128加、解密速度：48.3MB/s

         - AES_192加、解密速度：42.8MB/s

         - AES_256加、解密速度：38.5MB/s

    ●  CRC

         - 支持 8位/16位/32位 crc操作

         - 支持 DMAC 交互

         - 支持 SPI 交互

    ●  真隨機數發生器，符合FIPS 140-2標準和國家商密標準

  • 其他特性

    ●  每一顆產品具有唯一序列號

    ●  供電電壓：2.97V~3.63V

    ● 功耗

    - 典型功耗：40mA@200MHz

    - 低功耗模式：100uA

    - 休眠模式：1uA

    ●  支持內部上電復位和外部復位

    ●  工作溫度：-40℃~85℃


典型應用

●  指紋模組


技術支持

●  完整的開發環境

●  豐富的驅動庫

●  完善的應用解決方案
