產品　|　　終端安全

CCM4201S-L芯片

CCM4201S-L安全芯片采用獨立的Cortex-M4F內核進行設計，具有低功耗、高性能、多功能及高安全性等特點，可廣泛應用于指紋識別、微型打印機等領域。工作頻率200MHz。

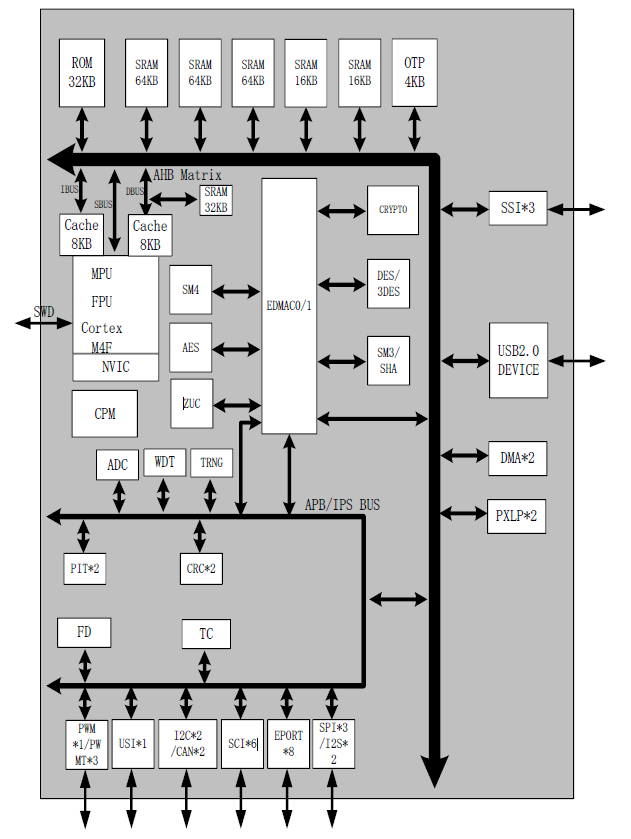

CCM4201S-L芯片框圖



封裝形式

引腳封裝類型及引腳分配（單位：mm）

QFN32_B
(4*4)

QFN64_A
(8*8)

SPI(復用)

2

2

I2C(復用)

1

2

SSI(復用)

1(普通模式)

2

SCI(復用)

5

6

ISO7816(復用)

2

2

USB

1(USB2.0全速)

1(USB2.0全速)

PWM(復用)

8ch

8ch

PWMT(復用)

3

3

CAN(復用)

2

2

EPORT(復用)

23

51

ADC(復用)

1ch

8ch

I2S(復用)

1

2

功能特點

  • CPU特性

    ●  32位高性能核Cortex-M4F

    ●  工作頻率200MHz

    ●  處理性能強勁，配合快速中斷響應

    ●  增強的系統調試功能，擴展的斷點和追蹤能力

    ●  有效率的處理器核心，系統和存儲器

    ●  內置的睡眠模式實現極低功耗

    ●  內置的存儲保護單元（MPU）實現平臺安全魯棒性

    ●  兼容IEEE754的單精度FPU


  • 片上存儲資源

    ●  224KB SRAM+32KB TCM SRAM

    ●  4KB OTP

    ●  QFN32合封2MB FLASH

    ●  QFN64合封2MB FLASH、2MB PSRAM


  • 內部模塊

    ●  DMA/EDMA

    ●  定時器（PIT32bit）

    ●  看門狗（WDT）

    ●  計時器（TC）

    ●  實時時鐘（RTC）


  • 安全特性-公鑰算法引擎

    ● 公鑰算法引擎

        - RSA1024

          密鑰對生成：166mS/次

          解密/簽名：2.7mS/次

          加密/驗簽：0.26mS/次

        - RSA2048

          密鑰對生成：1.2S/次

          解密/簽名：17.2mS/次

          加密/驗簽：0.57mS/次

        - SM2

          密鑰對生成：2.1mS/次

          簽名：2.1mS/次

          驗證：4.1mS/次

  • 安全特性-對稱算法引擎

    ● 對稱算法引擎

        - DES/3DES支持ECB/CBC/CFB/OFB/CTR模式

          DES加、解密速度：63.36MB/s

        - AES支持ECB/CBC/CFB/OFB/CTR模式

          AES_128加、解密速度：51.7MB/s

          AES_192加、解密速度：40.5MB/s

        - SM4支持ECB/CBC/CFB/OFB/CTR模式

          加、解密速度：39.1MB/s

  • 安全特性-摘要算法引擎

    ● 摘要算法引擎

        - SM3

          64.9MB/S

        - SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/ SHA-512

          SHA-0：63.42MB/s

          SHA-1：63.43MB/s

          SHA-224：59.91MB/s

          SHA-256：59.87MB/s

  • 安全特性-CRC

    ● CRC

        - 支持8位/16位/32位crc操作

        - 支持DMAC交互

        - 支持EDMAC交互

        - 支持SPI交互

    ● 真隨機數發生器，符合FIPS 140-2標準和國家商密標準

  • 安全特性-安全檢測與防護單元

    ● 安全檢測與防護單元

        - 電壓異常檢測單元

        - 光照異常檢測單元

        - 電源毛刺檢測單元

        - 支持金屬屏蔽保護

        - 溫度異常檢測單元

        - 頻率異常檢測單元

        - 支持時鐘和復位脈沖過濾

        - 安全優化布線

  • 其他特性

    ●  每一顆產品具有唯一序列號

    ●  電源電壓2.97V~3.63V

    ● 功耗

    - 典型功耗：40mA@100MHz

    - 低功耗模式：100uA

    - 休眠模式：1uA

    ●  ESD(HBM)：4KV

    ●  支持內部上電復位和外部復位

    ●  工作溫度：-40℃~85℃


典型應用

●  指紋模塊


技術支持

●  完整的開發環境

●  豐富的驅動庫

●  完善的應用解決方案
