產品　|　　終端安全

CCM4201S芯片

CCM4201S安全芯片基于Cortex-M4F 中央處理器（CPU）的多用途微控制器（MCU），具有極低功耗、高性能、多功能及高安全性等特點，可廣泛應用于指紋識別，打印機，金融POS機，通用MCU等應用場景，典型工作頻率160MHz。

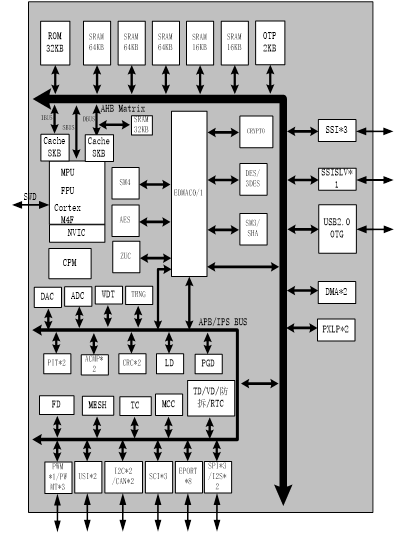

CCM4201S芯片框圖


封裝形式

引腳封裝類型及引腳分配（單位：mm）

QFN32
(4*4)

QFN64_B
(8*8)

SPI(復用)

2

3

I2C(復用)

1

2

SSI(復用)

1(普通模式)

1

SSISLV(復用)

0

1

SCI(復用)

2

3

ISO7816(復用)

2

2

USB(復用)

1(USB2.0全速)

1(USB2.0全速)

PWM(復用)

4ch

8ch

PWMT(復用)

1

3

CAN(復用)

2

2

EPORT(復用)

23

52

I2S(復用)

0

2

ADC(復用)

1ch

12ch

ACMP(復用)

1

2

MCC

0

1

DAC

0

1

功能特點

  • CPU特性

    ? 32位高性能核Cortex-M4F

    ? 工作頻率160MHz

    ? 處理性能強勁，配合快速中斷響應

    ? 增強的系統調試功能，擴展的斷點和追蹤能力

    ? 有效率的處理器核心，系統和存儲器

    ? 內置的睡眠模式實現極低功耗

    ? 內置的存儲保護單元（MPU）實現平臺安全魯棒性

    ? 兼容IEEE754的單精度FPU

  • 片上存儲資源

    ? 224KB SRAM+32KB TCM SRAM

    ? 2KB OTP

    ? QFN32合封2MB FLASH

    ? QFN64合封2MB FLASH、2MB PSRAM

  • 內部模塊

    ? DMA/EDMA

    ? 2個定時器（PIT32bit）

    ? 看門狗（WDT）

    ? 計時器（TC）

    ? 實時時鐘（RTC）

  • 安全特性-公鑰算法引擎

    ● 公鑰算法引擎

        - RSA1024

          密鑰對生成：170mS/次

          解密/簽名：3.2mS/次

          加密/驗簽：0.30mS/次

        - RSA2048

          密鑰對生成：1.2S/次

          解密/簽名：20.2mS/次

          加密/驗簽：0.67mS/次

        - SM2

          密鑰對生成：2.4mS/次

          簽名：2.5mS/次

          驗證：4.9mS/次

  • 安全特性-對稱算法引擎

    ● 對稱算法引擎

        - DES/3DES支持ECB/CBC/CFB/OFB/CTR模式

          DES加、解密速度：53.9MB/s

        - AES支持ECB/CBC/CFB/OFB/CTR模式

          AES_128加、解密速度：50.1MB/s

          AES_192加、解密速度：39.6MB/s

        - SM4支持ECB/CBC/CFB/OFB/CTR模式

          加、解密速度：36.8MB/s

  • 安全特性-摘要算法引擎

    ● 摘要算法引擎

        - SM3

          59.9MB/s

        - SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/ SHA-512

          SHA-0：52.35MB/s

          SHA-1：52.29MB/s

          SHA-224：59.95MB/s

          SHA-256：59.95MB/s

  • 安全特性-CRC

    ● CRC

        - 支持8位/16位/32位crc操作

        - 支持DMAC交互

        - 支持EDMAC交互

        - 支持SPI交互

    ● 真隨機數發生器，符合FIPS 140-2標準和國家商密標準

  • 安全特性-安全檢測與防護單元

    ● 安全檢測與防護單元

        - 電壓異常檢測單元

        - 光照異常檢測單元

        - 電源毛刺檢測單元

        - 支持金屬屏蔽保護

        - 溫度異常檢測單元

        - 頻率異常檢測單元

        - 支持時鐘和復位脈沖過濾

        - 安全優化布線

  • 其他特性

    ●  每一顆產品具有唯一序列號

    ●  電源電壓2.97V~3.63V

    ● 功耗

    - 典型功耗：40mA@100MHz

    - 低功耗模式：100uA

    - 休眠模式：1uA

    ●  ESD(HBM)：2KV

    ●  支持內部上電復位和外部復位

    ●  工作溫度：-40℃~85℃


  • 產品資質

    ? 商用密碼產品認證安全芯片二級

典型應用

? 指紋識別

? 微型打印機

技術支持

? 完整的開發環境

? 豐富的驅動庫

? 完善的應用解決方案
