CCM3310S-H芯片采用具有自主知識產權的32位CPU安全內核CS0進行設計，具有低功耗、高性能、多功能及高安全性等特點?？蓮V泛應用于可信計算、網上銀行、移動支付、數據安全、保密通信、版權控制等領域。典型工作頻率100MHz。

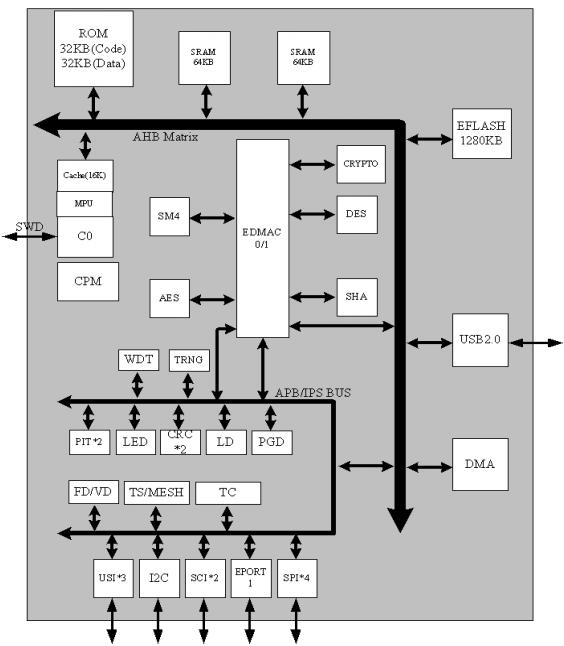

CCM3310S-H芯片框圖
封裝形式
| 引腳 | 封裝類型及引腳分配（單位：mm） | |
QFN32（4*4） | QFN40（5*5） | |
SPI(復用) | 2 | 2 |
I2C | 1 | 1 |
SCI | 1 | 1 |
ISO7816 | 0 | 1 |
USB | 0 | 1（USB2.0高速） |
EPORT(復用) | 4 | 4 |
● 低功耗32位RISC核芯，高度優化的3級流水線
● 支持字節、半字、字內存訪問
● 支持中斷嵌套
● 支持單周期32位×32位硬件整數乘法器陣列、3~13周期硬件整數分頻器陣列
● 存儲器保護單元MPU
● 低功耗高性能
● 支持Cache
● 定時模塊EPT
● 128KB SRAM
● 1280KB EFLASH
- 512字節/頁
- 最少擦除次數10萬次
● DMA/EDMA
● 2個定時器（PIT）
● 看門狗（WDT）
● 計時器（TC）
● 公鑰算法引擎
- RSA1024
密鑰對生成：150mS/次
解密/簽名：3.5mS/次
加密/驗簽：0.25mS/次
- RSA2048
密鑰對生成：1.5S/次
解密/簽名：21mS/次
加密/驗簽：0.8mS/次
- SM2
密鑰對生成：4.1mS/次
簽名：4.1mS/次
驗證：6.1mS/次
● 對稱算法引擎
- DES/3DES支持ECB/CBC模式
DES加、解密速度：36MB/s
3DES加、解密速度：19MB/s
- AES支持ECB/CTR模式
AES_128加、解密速度：31MB/s
AES_192加、解密速度：28MB/s
AES_256加、解密速度：25MB/s
- SM4支持ECB/CBC/CFB/OFB模式
加、解密速度：26MB/s
● CRC
- 支持CRC32/ CRC16/ CRC8
- 支持DMAC操作
● 摘要算法引擎
- SM3
55.8MB/s
- SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/ SHA-512
SHA-0：49.4MB/s
SHA-1：49.6MB/s
SHA-224：57.3MB/s
SHA-256：57.3MB/s
● 存儲保護機制
- 面向應用的存儲分區，硬件支持各分區之間的安全隔離
- 總線加擾
● 真隨機數發生器，符合FIPS 140-2標準和國家商密標準
● 安全檢測與防護單元
- 電壓異常檢測單元
- 光照異常檢測單元
- 電源毛刺檢測單元
- 支持金屬屏蔽保護
- 溫度異常檢測單元
- 頻率異常檢測單元
- 支持時鐘和復位脈沖過濾
- 安全優化布線
● 具備指紋算法加速功能
● 每一顆產品具有唯一序列號
● 電源電壓1.62V~3.63V
● 功耗
- 典型功耗：80mA@100MHz
- 低功耗模式：500uA
- PowerOff 1.0模式：150uA
- 休眠模式：1uA
● ESD：2KV
● 支持內部上電復位和外部復位
● 工作溫度：商業級0℃~70℃，工業級-40℃~85℃
● 商用密碼產品認證安全芯片二級
● 中國網絡安全審查技術與認證中心EAL5+
● 可信計算
● 視頻安防
● 完整的開發環境
● 豐富的驅動庫
● 完善的應用解決方案
